ノギスとは？測れる寸法・読み方・誤差の原因と選び方をわかりやすく解説

ノギスとは

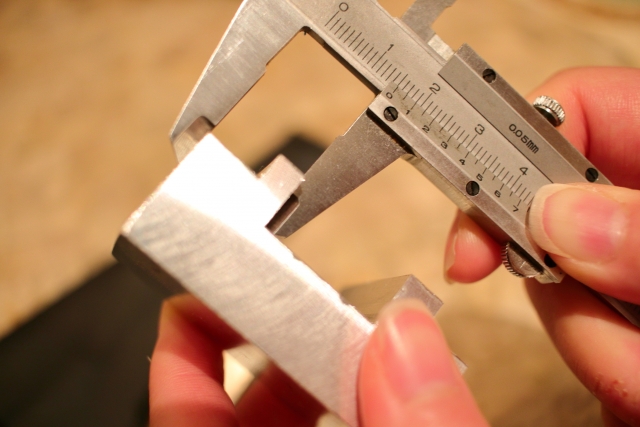

ノギスは、対象物の外径・内径・深さなどを1本で測れる代表的な測定工具です。
スケール（主尺）と、スライドして動く副尺（バーニヤ／デジタル表示部）を組み合わせた構造で、目盛りを読み取って寸法を確認します。
加工や組立の現場ではもちろん、DIYやバイク・車のメンテナンスでも「今この部品が何mmなのか」を素早く把握できるため、最初に揃えたい計測工具として定番です。

測れる寸法の幅が広い

ノギスが便利なのは、外側をつかむ外側ジョウ、穴の内側を測る内側ジョウ、溝や段差の深さを測るデプスバーなど、複数の測り方を1本でカバーできる点です。
同じ部品でも「外径は合っているのに穴径が合わない」「段差の深さが原因で組付けが渋い」といったことが起きるため、測定の入口で多面的に確認できる工具は作業の手戻りを減らします。

読み取りの基本とよくある誤差

ノギスはシンプルな工具ですが、使い方次第で測定値が変わります。
正確に測るコツは、まず“ズレが入りやすいポイント”を知り、毎回同じ手順で測ることです。

最初に「ゼロ点」を確認する

測定前は、ジョウを軽く閉じてゼロ点が合っているか確認します。
デジタルノギスなら表示が0.00になっているか、アナログ（バーニヤ）なら副尺の0が主尺の0と一致しているかを見ます。
ゼロがずれている状態で測り続けると、すべての数値が同じ分だけ狂うので、最初の数秒で防げるミスとして優先度が高いです。

測定面の当て方で結果が変わる

外径を測るときは、ジョウが対象物に対して斜めに当たると実寸より大きく出たり小さく出たりします。
穴の内径測定も同様で、内側ジョウの当たりが片寄ると値が安定しません。
「軽い力で当てて、最小（または最大）の位置を探す」という感覚を身につけると、再現性が上がります。

汚れ・バリ・温度差を侮らない

切粉、油膜、バリ（出っ張り）が残ったまま測ると、数値が簡単にブレます。
測定面とワークを軽く拭く、角のバリを除去する、測る位置を統一するだけで、測定値のばらつきは目に見えて減ります。
また、精度を詰める場面では温度差にも注意が必要で、手で握り続けたノギスや、加工直後で熱いワークは寸法が落ち着くまで待つほうが安全です。

選び方：用途別に押さえるポイント

ノギス選びで迷うときは、「何mmまで測るか」「どのくらいの精度が必要か」「現場の環境が厳しいか」を軸にすると決めやすくなります。
一般的な作業なら150mmクラスが扱いやすく、部品サイズが大きいなら200mm、300mmとレンジを伸ばします。
精度は、分解能0.01mmのデジタルが分かりやすい一方、現場での扱い方によって実質的な誤差が出るため、工具そのものの性能だけでなく“運用で再現できるか”をセットで考えるのがポイントです。

デジタルかアナログか

デジタルは読み取りが速く、単位切替やゼロセットも簡単で、初心者でも結果を揃えやすいのが強みです。
一方で電池切れや表示不良のリスクがあるため、保管時の電池管理や、定期的な動作チェックが前提になります。
アナログは電池不要でタフに使えますが、読み取りに慣れが必要で、忙しい現場ほど“読み間違い”が起きやすい点に注意が必要です。

防塵・防水と耐久性

切削油や粉じんが多い環境なら、防塵・防滴性能を持つモデルのほうが安心です。
測定工具は「壊れたら買い替え」ではなく、測定値が怪しい状態で使い続けることが一番危険なので、落下しにくい収納やケース運用まで含めて考えると失敗が減ります。

ノギスで足りないときの次の一手

ノギスは万能に見えて、不得意な領域もはっきりしています。
たとえば、曲面や自由曲面の形状、位置関係（穴と穴の距離や傾き）、大きくて動かしにくいワークの全体精度などは、ノギスだけでは判断が難しくなります。
この段階に来たら、マイクロメータやダイヤルゲージ、ハイトゲージなど“目的別の測定工具”に分けるか、三次元で形状と寸法を捉える測定方法へ切り替えるのが自然です。

複雑形状・大型ワークは「三次元」で考える

大型部品や設備部材の検査では、測る点が増えるほど人手と時間が膨らみ、測定のばらつきも問題になります。
現場での検査効率や、測定結果の共有まで含めて検討するなら、大型検査向けの三次元測定機・レーザートラッカーの選び方を測定対象別に整理した大型検査向け三次元測定機導入支援メディア│サクソクの考え方を押さえておくと、工具選定の視野が一段広がります。
ノギスで「測れるもの」を正確に測り、ノギスで「測れないもの」を早めに見極めることが、品質と作業効率を両立させる近道です。
